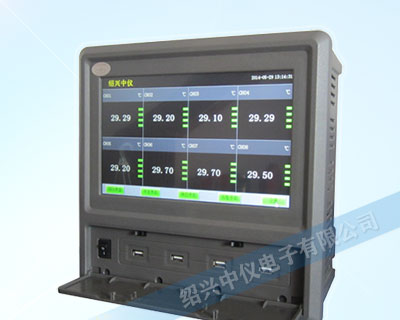

ZYW530RG十寸大屏無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了國內外數據記錄儀的優點，應用新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。

10寸大屏無紙記錄儀配置彩色液晶觸摸屏顯示?？梢越邮斩喾N類型的電流、電壓和電阻信號，實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

10寸大屏無紙記錄儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、數據采集板、信號輸出板、大容量 FLASH 等構成：

可配備不同類型的智能數據采集控制板，根據應用要求選擇。

內置大容量 FLASH，可通過 U盤快速將 FLASH 中的數據轉儲到計算機中。內置的 FLASH 的容量為 70M 或更多至 2G 字節，8 通道時若 10 秒記錄一次可記錄 720 小時 ，可1秒記錄一次所有通道的數據。

數字顯示界面、棒圖顯示畫面、實時（歷史）曲線畫面、報警數據頁面、歷史曲線讀數光標功能。

測量、顯示基本誤差：±0.2% F·S。

可參數設置多點報警功能。

功能特點

○不需要筆和紙記錄，日常維護工作量非常小，運行費用低；

○10寸大屏無紙記錄儀采用高亮度觸控彩色 TFT 液晶屏，CCFL 背光、畫面清晰；

○采用 ARM 微處理器，可同時實現多路（儀器主機內部可支持 64 路以及更多路）信號采集、記錄、顯示和報警；

○采用 70MB 大容量的 FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；

○全隔離多種輸入，可同時輸入多種信號，無需更換模塊，直接在儀器上設置即可；

○顯示工程量數據的數值范圍更寬可顯示 6 位數值：-999,99~1999.99；

○可以進行參數設置、顯示工程位號，工程單位，有流量累積等功能；

○具有紅色報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；8 路繼電器報警輸出（訂制產品）；

○顯示精度高，基本誤差為±0.2% F·S；

○內置 GB2312 漢字庫，使用全拼輸入法輸入；

○支持外接微型打印、內置打印機，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求（訂制產品）；

○配備標準 USB2.0 接口。可使用鼠標鍵盤方便操作，輸出歷史數據轉存快捷方便；

○標準串行通訊接口，帶光偶隔離的 RS485 和 RS232C 以及以太網（選配功能）；

○支持標準 ModBus RTU 通訊協議（選配功能），除支持本公司數據管理軟件外，還支持其它組態軟件；

○采用國際名牌開關電源，能在交流電源 AC 85V~265V 寬電壓范圍內正常工作；

○提供變送器DC24V隔離配電；

○通過 EMCIII 級，保證儀表在惡劣的環境中正常工作。

技術參數

供電電源	85VAC~265VAC 24VDC±10%
功耗	≦25VA（實際功耗與儀表輸入通道數有關）
通道數	8~64路
輸入信號	熱電偶K,E,R,B,N,T,E,J,S,WRE5-26,WRE3-25 熱電阻Pt100,Cu50 電流（DC）：4~20mA, 0 ~20mA 電壓（DC）：-5V~0~+5V,-10V~0~+10V, -100mV~0~+100mV
測量精度	≦±0.2%F.S
采樣頻率	1-19999s自主設定
記錄容量(64M為基準)	12天（16通道，1秒鐘記錄間隔）/720天（16通道，1分鐘記錄間隔）
記錄模式	循環記錄
報警類型	高低限報警，每通道4個（上上限，上限，下限，下下限）
繼電器	8路常開繼電器 220VAC/2A
配電	1路24VDC配電（可選配多路配電和5VDC配電）
通訊	標準以太網（可選配RS485，USB通訊，RS232C，以及GPRS無線通訊等） 標準ModBus TCP通訊協議
儲存環境	-20℃~60℃、低于95%R.H（無結露）
運行環境	0℃~40℃、低于85%R.H（無結露）
機體材質	防火ABS
外形尺寸	288*288*200mm
安裝開孔尺寸	278*278mm

10寸大屏無紙記錄儀采集模塊技術規格

輸入類型		測量量程	測量精準度	顯示分辨率
測量范圍	±10V	-11.000V至+11.000V	±0.05%of rdg±2 digit	1mV
	±5V	-5.500V至+5.500V	±0.05%of rdg±2 digit	1mV
	±100mV	-110.0mV至+110.0mV	±0.05%of rdg±2 digit	0.01mV
	0-20mA	0至+20.00mA	±0.05%of rdg±2 digit	0.01mA
	4-20mA	4至+21.00mA	±0.05%of rdg±2 digit	0.01mA
	K	-100℃至+1372℃	±0.05%of rdg±0.6℃	0.05℃
	J	-100℃至+1200℃	±0.05%of rdg±0.6℃	0.05℃
	E	-100℃至+1000℃	±0.05%of rdg±0.6℃	0.05℃
	T	-100℃至+400℃	±0.05%of rdg±0.5℃	0.01℃
	N	-100℃至+1300℃	±0.05%of rdg±0.6℃	0.05℃
	w	0℃至+1500℃ +1500℃至+2315℃	±0.05%of rdg±0.8℃ ±0.05%of rdg±1.1℃	0.05℃ 0.05℃
	R	0℃至+300℃ +300℃至+1768℃	±0.05%of rdg±1.6℃ ±0.05%of rdg±0.9℃	0.05℃ 0.05℃
	S	0℃至+300℃ +300℃至+1768℃	±0.05%of rdg±1.6℃ ±0.05%of rdg±0.8℃	0.05℃ 0.05℃
	B	+400℃至+600℃ +600℃至+1820℃	±0.05%of rdg±1.7℃ ±0.05%of rdg±1.0℃	0.05℃ 0.05℃
	pt100	-200℃至+600℃	±0.1%of rdg±0.3℃	0.02℃
	cu50	-50℃至+150℃	±0.1%of rdg±0.3℃	0.02℃

ZYW530RG十寸大屏無紙記錄儀，無紙記錄儀，

10寸大屏無紙記錄儀正式運行前請預熱時間30分以上；周圍使用溫度0℃至+50℃；周圍使用濕度20%至85%RH(沒有結露）；質量約3kg（包含端口每臺約160g）

操作說明

1、為確保安全，接線必須將多通道無紙記錄儀斷電后進行。

2、交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

3、本網頁給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。

輸入信號接線（當接線模塊與采集模塊組裝后，請勿拆開，拆開會導致接線模塊損壞），以上接線模塊特定。

○1~8 代表八個通道,A、B、C 代表一個通道的三個接線端子；

○熱電偶信號輸入：A 腳接信號輸入正，B 腳接信號輸入負；

○電流信號輸入：A 腳接信號輸入正，B 腳接信號輸入負；

○電壓信號輸入：A 腳接信號輸入負，B 腳接信號輸入正；

○電阻信號輸入：三線制 PT100 鉑電阻接 A、B、C 腳，B 與 C 短接，A 腳單獨接；

○開關量信號輸入：B 腳接信號輸入正，C 腳接信號輸入負。
