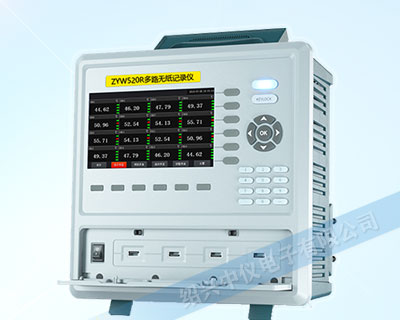

ZYW520R多路便攜式無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在行業中獲得了極其廣泛的應用。用顯示技術、微電子技術、數據存儲和通訊技術，是一款功能多、操作方便、精確可靠、高性價比的產品。

多路便攜式無紙記錄儀在配置彩色液晶觸摸屏操作和顯示。可以接收多種類型的電流、電壓和電流信號，實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移、振動等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

多路便攜式無紙記錄儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、數據采集板、信號輸出板、大容量FLASH 等構成：

◇可配備不同類型的智能數據采集控制板，根據應用要求選擇。

◇內置大容量FLASH，可通過U盤快速將FLASH 中的數據下載到U 盤再轉存到計算機中。最短1秒記錄一次所有通道的數據，另外訂制0.1 秒32通道以內的單類型數據采集器。

◇數字顯示界面、棒圖顯示畫面、實時（歷史）曲線畫面、報警數據頁面。

◇歷史曲線讀數光標功能。

◇可參數設置多點報警功能。

功能特點

◇采用高亮度觸控彩色TFT液晶屏，CCFL背光、畫面清晰；

◇采用ARM 微處理器，可同時實現多路（儀器主機內部支持64路以及更多路）信號采集、記錄、顯示和報警；

◇采用59MB大容量的FLASH閃存芯片存貯歷史數據，掉電不丟失數據；

◇隔離多信號輸入，可同時輸入多種信號，無需更換模塊，直接在儀器上設置即可；

◇顯示工程量數據的數值范圍更寬可顯示6位數值：-999.99~1999.99；

◇可以進行參數設置、顯示工程位號，工程單位，可訂制流量累積等功能；

◇具有紅色報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；8路繼電器報警輸出（選配）；

◇多路便攜式無紙記錄儀內置GB2312 漢字庫，使用全拼輸入法輸入；

◇支持內/外置微型打印，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求（選配）；

◇配備標準USB2.0 接口，可使用鼠標鍵盤方便操作，輸出歷史數據轉存快捷方便；

◇標準串行通訊接口，帶光偶隔離的RS485 和RS232 以及以太網；

◇支持標準Modbus RTU通訊協議，除支持本公司數據管理軟件外，還支持其它組態軟件；

◇采用國際名牌開關電源，能在交流電源AC 85V~265V 寬電壓范圍內正常工作；

◇多路便攜式無紙記錄儀可提供變送器DC24V配電；

◇通過EMCIII級，保證儀表在惡劣的環境中正常工作。

技術參數

輸入類型		測量的范E(示值范圍)	測量精度(引用誤差、絕對誤差)	數字顯示分辨率
直流電壓	0-10V	-0.5V至+11.000V	0.001%F.S. ±0.0001V	0.01V
	0-5V	-0.5V至+5.500V	0.002%F.S. ±0.0001V	0.01V
	±100mV	-110.0mV至+110.0mV	0.0005%F.S.土0.001mV	0.01mV
	±20mV	-21.0mV 至+21.0mV	0.0025%F.S.土0.001mV	0.01mV
直流電流	4-20mA	+3mA至+21.00mA	0.005%F.S.±0.001mA	0.01mA
			測量精度（相對誤差)
熱電偶	K	-60℃至+1372℃	±(0.05% rdg.+0.5℃)	0.01℃
	J	-200℃至+1200℃	±(0.05% rdg.+0.5℃) <0℃±(0.15%rdg.+0.5℃)	0.01℃
	E	-200℃至+1000℃	±(0.05% rdg.+0.5℃) <0℃ ±(0.15%rdg.+0.5℃)	0.01℃
	T	-200℃至+400℃	(0.05% rdg.+0.5℃) ≤-30℃ ±(0.15%rdg.+0.5℃)	0.01℃
	N	-200℃至+1300℃	(0.05% rdg.+0.7℃) ≤0℃±(0.3%rdg.+0.7℃)	0.01℃
	W	+1500℃至+2315℃	±(0.05%rdg.+1.5℃)	0.01℃
		0℃至+1500℃	±(0.05% rdg.+1.0℃)
	R	+800℃至+1768℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2% rdg.+2.0℃)
	S	+800℃至+1768℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2%rdg.+2.0℃)
	B	+800℃至+1820℃	±(0.05% rdg.+1.0℃)	0.01℃
		+400℃至+800℃	±(0.2% rdg.+2.5℃)
熱電阻	Pt100	-200℃至+660℃	±(0.05%rdg.+0.3℃)	0.01℃
	Cu50	-50℃至+150℃	±(0.05%rdg.+0.3℃)	0.01℃
	PT1000	-200℃至+300℃	±(0.05% rdg.+0.2℃)	0.01℃
預熱時間		30分鐘以上
熱電偶測量		包括冷端補償精度
標準運行狀態(上述精度）		溫度25±3℃，濕度55±10%RH，
環境適應能力	使用時溫度	-20℃至+70℃
	使用時濕度	0至95%RH(沒有結露）

使用說明

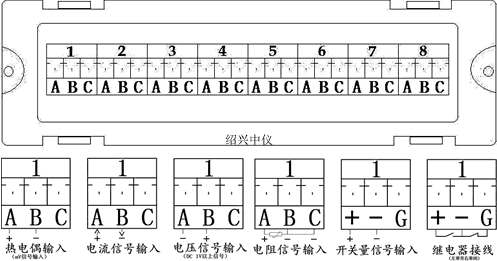

圖：多路便攜式無紙記錄儀接線

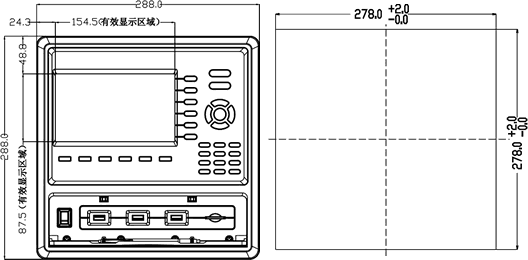

安裝開孔尺寸

安裝注意事項

為確保安全，ZYW520R多路便攜式無紙記錄儀接線必須在斷電后進行。

交流供電的儀表，其接大地，禁止與儀表其它端子接在一起。

本說明書給出的為接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以訂貨時的說明為準。
