4-20mA輸出型電流變送器型號規格：
1、ZYD-AI-A1-O1-P1，單相4-20mA輸出型電流變送器（輸入0-5A、輸出4-20mA，供電DC24V）。
2、ZYD-AI-A2-O1-P1，單相4-20mA輸出型電流變送器（輸入0-1A、輸出4-20mA，供電DC24V）。
電流變送器ZYD-AI-A1-O1-P1（單相電流，輸入0-5A/50Hz，輸出4-20mA，供電AC220V）。
電流變送器是電力監控系統的重要元件，其作用是將交流單相電流轉換成直流電壓或直流電流標準信號。同時，它還承擔強電系統和弱電系統（比如，計算機系統）的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。
產品型號
交流電流變送器選型圖
ZYD-AI-A1-O1-P1(此型號為單相交流電流變送器，5Aac CT變比電流信號輸入，輸出4~20mADC，工作電源AC220V，外形為常規黑殼)。
ZYD-3I33-A2-O1-P1(此型號表示三相交流電流變送器，A/B/C三相AC0-1A輸入，對應三路4-20mA輸出，工作電源AC220V。)
電流變送器精度等級高0.2%、線性度高。
采用優質元器件，集成度高，免于定期校驗。
35mm標準導軌安裝或底座螺釘安裝固定，通用性強。
輸入/輸出/電源/外殼之間相互隔離，可靠性高。
| 輸入負載 | 電流互感器CT：≤0.2VA |
|---|---|
| 超負荷能力 | 持續：2倍；瞬時：電流10倍（5秒） |
| 精度 | ±0.2%、±0.5% |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～10V、DC1～5V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA、DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 輸出負載 | 電流輸出時≤750Ω |
| 輸出零點校調 | ≤±20%RO |
| 輸出滿度校調 | ≤±20%RO |
| 工作環境溫濕度 | -10～55℃ / 小于70%相對濕度（無冷凝狀態） |
| 貯存環境溫濕度 | -20～70℃ / 小于80%相對濕度（無冷凝狀態） |
| 外殼 | ABS工程塑料 |
| 隔離 | 輸入/輸出/電源/外殼相互隔離 |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 工作電源 | AC220V±10%、DC220V、DC110V、DC24V |
| 電源消耗 | 直流供電<3W；交流供電<4VA |
| 安裝方式 | 標準35mm導軌，底座螺釘安裝 |
| 重量 | 單相約450克，三相約650克 |
| 平均無故障時間 | 大于50000h |
電流變送器多應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統，各種控制系統、樓宇自動化配電網、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集中，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。

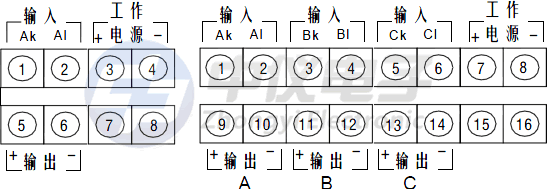

電流變送器接線圖(左：單相交流電流變送器接線圖/右：三相交流電流變送器接線圖)

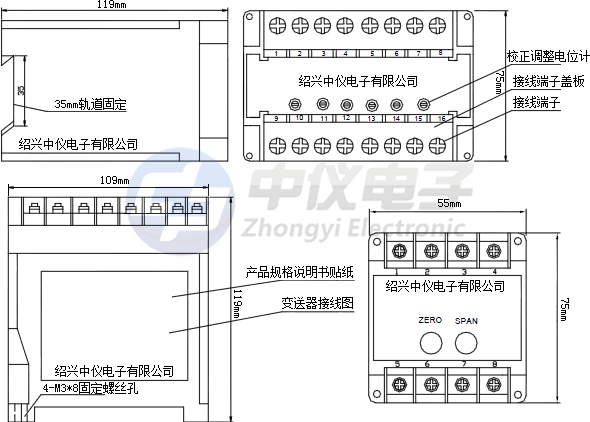

交流電流變送器外形尺寸圖
安裝使用前請確認電流變送器規格貼紙上所標示規格與所訂購是否相同。
交流單相電流變送器的輸入電流是否在規格范圍內。
注意產品標簽上的輔助電源信息，輔助電源等級是否正確，極性不可接錯；請務必根據單相電流變送器隨機接線圖接線。
交流單相電流變送器輸入接CT的二次輸出端。
交流電流變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，***小安裝間隔不應小于10mm；
ZYD-AI系列交流電流變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施；
單相電流變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
單相電流變送器采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為+75℃，受到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
單相電流變送器在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時與附近的代理商，辦事處或直接與本公司技術支持熱線聯系。
單相電流變送器從發貨之日起十二個月以內，正常使用過程中出現產品質量問題均由本公司免費維修或更換，請勿拆卸或改裝變送器。
4-20mA輸出型電流變送器可用來代替變送器的輸出電流，可用來在現場檢查變送器至控制室的電流信號傳輸是否正常、數顯儀表有沒有指示或能否按電流信號的增、減而變化；但不一定需要電流輸出信號的具體數值，只要輸出信號能增大或減少變化就行了。
在實驗室檢查數顯儀表時可作電流信號源使用使用前先接好相關的連線，把電位器逆時針旋轉到4mA，在輸出接線柱上接入要檢查的數顯儀表，并在被檢查儀表的輸入端串聯接入標準電流表，或通過250Ω電阻并聯接入數字電壓表；4-20mA輸出型電流變送器接通工作電源后調整電位器RP1，以得到需要的電流信號值，而輸出電流值應以標準電流表或數字電壓表的指示為準。
