ZYD-AU系列交流電壓變送器它將單相交流電壓信號轉換成標準的過程信號(如4-20mA)。產品符合輸入、輸出、電源、通道間全隔離，用于轉換站對供電線路及其電壓的中央監控，用于監視超負荷的非標準壓降，交流電壓變送器廣泛應用于控制系統、樓宇自動化配電網自動化、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集，以及電壓變送器應用于各種煤炭、市政、冶金、鐵道、電力、郵電、石油等部門的電氣裝置、自動控制以及調度系統。

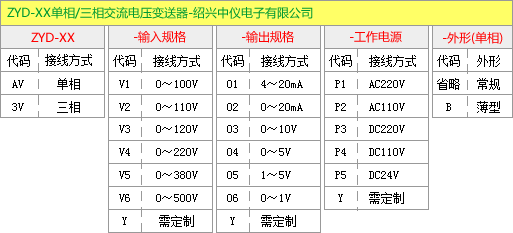

產品選型

1、ZYD-AU-V1-O1-P1（單相電壓變送器，輸入0-100V，輸出4-20mA，供電AC220V）

2、ZYD-AU-V4-O1-P1（單相電壓變送器，輸入0-220V，輸出4-20mA，供電AC220V）

3、ZYD-AU-V5-O1-P1（單相電壓變送器，輸入0-380V，輸出4-20mA，供電AC220V）

常用選型

·ZYD-AU-V2-O1-P1(代表意義：單相交流電壓變送器，輸入0-110VAC/輸出4-20mADC/工作電源AC220V)。

技術指標

交流輸入	電壓(AC)：150V，300V，500V
輸入負載	電壓互感器PT:≤0.1VA
超負荷能力	可承受2倍額定值（連續），10倍額定值（10s）
產品精度	±0.2%（常規）、±0.5%
響應時間	＜400ms
輸出電壓	DC0～10V、DC0～5V(負載電阻＝輸入電壓/DC10mA)
輸出電流	DC0～20mA、DC4～20mA(負載電阻＝DC10V/輸出電流)
輸出波紋	≤0.5% RO
工作電源	AC220±10%(可訂制DC24V)
工作環境	0～50℃/小于80%相對濕度（無冷凝狀態）
貯存環境	-20～70℃/小于70%相對濕度（無冷凝狀態）
耐壓強度	AC2KVrms/min
絕緣阻抗	DC500V時大于100MΩ
外殼材料	ABS防火材料
電源消耗	DC約3W，AC約4VA
產品凈重	單相約450克，三相約650克
外形尺寸	單相119（L）×55（W）×75（H）mm、三相119（L）×109（W）×75（H）mm
產品安裝	35mm標準導軌、底座螺釘安裝

·35mm標準導軌安裝或底座螺釘安裝固定，通用性強。

·交流電壓變送器的輸入/輸出/電源/外殼之間相互隔離，可靠性高。

·交流電壓變送器的精度等級高、線性度高。

·交流電壓變送器采用進口元器件，集成度高，免于定期校驗。

接線說明

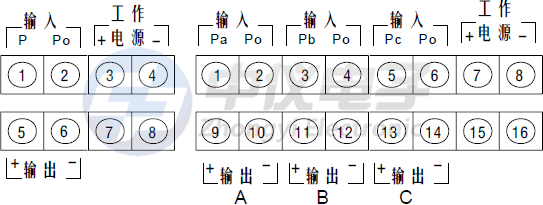

交流電壓變送器接線圖(左:單相交流電壓變送器接線/右:三相交流電壓變送器接線)

注意事項

·確認規格貼紙上所標示規格與所訂購是否相同。

·輸入電壓是否在規格范圍內，應接PT的二次輸出。

·注意工作電源是否正確并接正確端子，請務必根據變送器接線圖接線。

交流電壓變送器外形尺寸圖
