技術參數

·測量：測量單相/三相有功電能、無功電能

·計量：有功電能、無功電能

·顯示：具有單排LCD液晶屏整六位直接顯示，可視度高

·通訊：RS-485通訊，MODBUS-RTU協議，方便組網聯網

·用途：適用于進線、母聯以及重要的配輸出回路。

	參數
輸入測量顯示	電壓	額定值	AC100V、400V（訂貨時請說明）
		過負荷	持續：1.2倍、瞬時：10 倍/10s
		功耗	<1VA(每相)
		阻抗	>500k
		精度	RMS測量，精度等級0.5
	電流	額定值	AC1A、5A(訂貨時請說明)
		過負荷	持續：1.2 倍、瞬時：10 倍/10s
		功耗	<0.4VA(每相)
		阻抗	<2m
		精度	RMS測量，精度等級0.5
	頻率		40~60Hz，精度0.1Hz
	功率		有功功率、無功功率，精度0.5級
	電能		有功精度0.5級，無功精度1級
	顯示		可編程、切換、循環（LCD）顯示
電源	工作范圍		AC/DC 85~270V
	功耗		≤5VA
輸出	數字接口		RS-485、MODBUS-RTU 協議
環境	工作環境		-10~55℃
	儲存環境		-20~75℃
安全	耐壓		輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
	絕緣		輸入、輸出、電源對機殼>5MΩ

型號說明

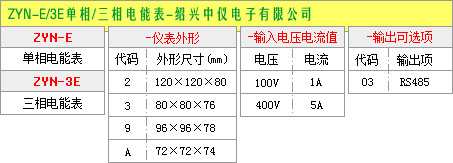

ZYN系列電能表選型圖

使用說明

輸入電壓不要高于產品的額定輸入電壓（100V或380V），否則應考慮使用PT為了便于維護，建議使用接線端子排；

標準額定輸入電流為5A或1A，大于5A的情況應使用外部CT。如果使用CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線端子排；

要確保輸入電壓，電流相對應，相序一致，否則會出現功率和電能等的數值和符號錯誤。

電子式單相電能表工作在三相四線方式或者三相三線方式時，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表內設置的接線方式一致，否則儀表的測量數據不正確。

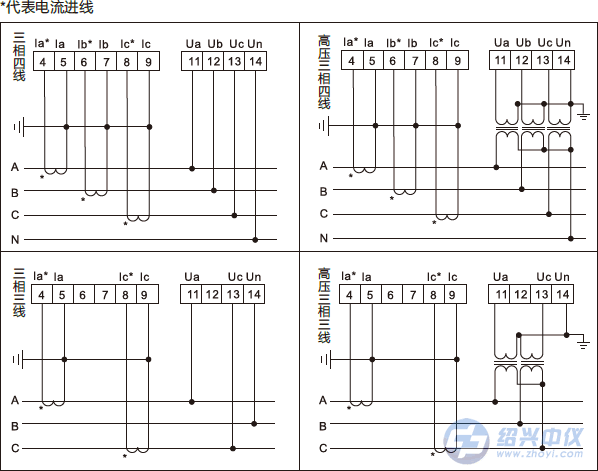

圖：電能表接線方式

上:三相四線電子式電能表、下:三相三線電子式電能表
